Mellor gráfico de voltaxes LiFePO4: Guía completa de xestión da batería

Referencia de potencia motriz industrial - 24Configuracións de V a 80 V.

Seis anos especificando e poñendo en marcha sistemas LFP industriais en operacións de distribución e{0}}cadea de frío ensinaránche unha cousa sobre os gráficos de tensión que ningunha folla de datos menciona: o número que aparece na pantalla do BMS durante unha quenda activa está sendo movido por polo menos catro variables simultáneamente e o gráfico representa exactamente cero delas. Vin como se tomaban decisións de adquisición con números de follas de especificacións claras-que logo se desmoronaron no corredor en oito meses. Iso é o que realmente trata esta guía - a seguinte táboa é o punto de partida, non a resposta.

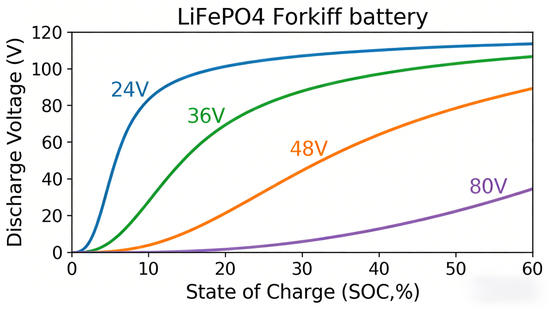

Referencia de tensión: configuracións industriais

Os gráficos LFP estándar en liña están creados para usuarios solares residenciais en configuracións 4S ou 8S. Preciso para aqueles, incorrecto para os equipos de almacén. As cifras seguintes reflicten as configuracións reais da potencia motriz industrial.

Celda única: 3,20 V nominal / 3,65 V teito de carga / 2,50 V piso absoluto.

Hai unha trampa de 48 V que paga a pena coñecer antes de pechar a compra. Algúns cargadores de plomo-ácido e controladores de vehículos heredados están calibrados de fábrica-para paquetes 15S, que se cargan a 54,75 V ao máximo en lugar do teito estándar de 16 S de 58,4 V. Instala un paquete 16S nese sistema e nunca alcanzará a verdadeira carga completa. O síntoma parece un defecto de capacidade. Vimos que instalacións pasan semanas perseguindo un problema de células que en realidade era un desajuste de calibración. A lista de comprobación de posta en servizo de Polinovel realiza unha verificación da compatibilidade da tensión do controlador-cargador-en cada instalación, precisamente por este motivo - é o tipo de cousa que aparece despois da orde de compra, non antes.

Por que a lectura de voltaxe durante unha quenda en directo é esencialmente unha ficción

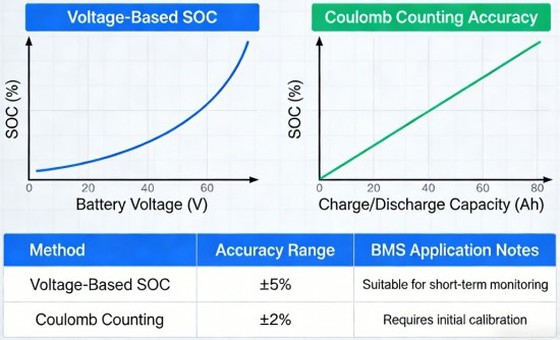

A curva de descarga de LFP é case plana entre o 20% e o 80% SOC. Nun sistema de 48 V, todo o rango de traballo produtivo dunha quenda - a parte que realmente importa operacionalmente - abarca aproximadamente entre 52 V e 54 V. Dous voltios no 60% da capacidade dispoñible. Un algoritmo SOC baseado en voltaxe que opera nesa banda non mide nada; está interpolando a través do ruído, e a química non lle dá nada ao que ancorar. (diysolarforum.com)

Para obter unha tensión de repouso limpa que se asigne con precisión ao SOC, é necesario que o paquete permaneza inactivo durante 30 minutos a 4 horas sen carga e sen corrente de carga. Nunha operación de dobre-quenda concobro de oportunidadeintegrado nos horarios de descanso, esa xanela non existe. O BMS está lendo un conxunto de calquera caída de tensión que deixou o último evento de carga, a carga superficial residual da parte superior-máis recente e os efectos de resistencia interna que aumentan a medida que as células envellecen. Apile-los xuntos e a pantalla SOC leva un erro sistemático de ±15-20% cando a tensión está a facer o cálculo. Vimos que as pantallas lían un 45 % en paquetes que tiñan un 28 %. Visto ao 60 % xusto antes de que se activase o corte de baixa{10}}tensión.

O BMS industrial de Polinovel executa unha derivación de precisión baseada-conta de coulombscomo método SOC primario. A derivación mide o rendemento real de amperios-segundos e o algoritmo mantén un balance de enerxía en funcionamento corrixido pola temperatura e o envellecemento. A precisión do campo aterra constantemente nun ±3-5 %, o que coincide co que mostran os nosos datos de posta en marcha nos sistemas implantados. A tensión aínda está rexistrada - utilízase para a detección de fallos a nivel celular-e a identificación de desequilibrios. Simplemente non se confía na estimación do estado, porque a física da química LFP non o admite durante a operación activa.

O caso de 80 V fai que a aritmética sexa dura. Vinte-cinco celas en serie. Unha incerteza de medición conservadora de 0,1 V por -célula acumúlase a 2,5 V a nivel de paquete. Isto é suficiente para terxiversar o SOC entre 15 e 20 puntos porcentuais dependendo da posición da curva. Operativamente: un camión que mostra o 40 % na pantalla que se apaga a media-ascensión porque a carga real é do 22 %.



Almacenamento en frío: dous problemas e os vendedores só che falan dun

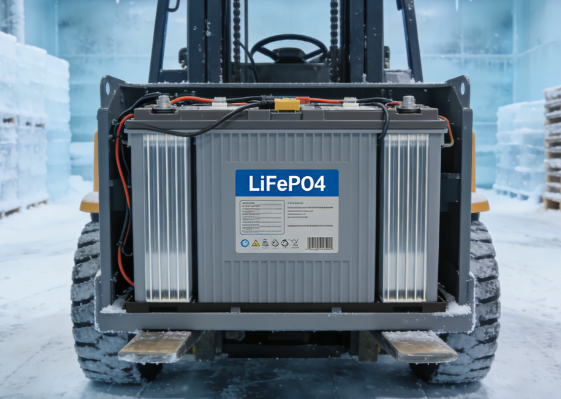

A maioría das conversacións de vendas sobreLFP de-cadea de fríoRecoñece o problema visible: por debaixo de 0 graos , a resistencia interna da célula aumenta o suficiente como para que as caídas de tensión en eventos de carga pesada desencadeen unha protección de baixa-tensión mentres quede unha carga significativa no paquete.

Os operadores cren que fallou a batería. É un efecto da temperatura, empeora en febreiro, e molesta. Tamén manexable e documentado na maioría dos materiais dos provedores, se o pregunta.



O segundo problema é o que non se ofrece voluntario, e é peor.



Cargue unha célula LFP por debaixo do punto de conxelación e os ións de litio que deberían intercalarse no ánodo de grafito en lugar de pórse na superficie como litio metálico. Ese litio chapado non se reintegra na descarga. Acumúlase, ciclo tras ciclo, reducindo permanentemente a capacidade activa. A parte que o fai comercialmente tóxico: nunha curva de desvanecemento de capacidade, non se distingue graficamente do envellecemento normal do calendario. Acada ​​o ciclo 1.800 cun 70% de capacidade nun paquete garantido para unha retención do 80% ata o ciclo 3.500, e ningunha das partes ten datos que separen claramente "a carga a -5 graos corenta veces o pasado xaneiro" da "degradación normal". Esas discusións sobre a garantía non se resolven de forma limpa e o operador absorbe o impacto operativo mentres se desenvolve o argumento.



A cadea de frío-BMS de Polinovel bloquea o inicio da carga nos circuítos de hardware ata que as células despexan 5 graos . Unha actualización ou configuración incorrecta do firmware non pode anulalo - o bloqueo vive por debaixo da capa de software. O circuíto de calefacción funciona desde a potencia de entrada do cargador, sen necesidade de intervención do operador. Para instalacións que funcionan por debaixo dos -10 graos ambiente, dimensionamos a xestión térmica ao corredor máis frío do edificio. Especificar a temperatura media do almacén produce un sistema que funciona na planta principal e degrada no corredor do conxelador, o que é un erro de especificación que aparece como unha reclamación do produto 14 meses despois da posta en servizo.



Se a especificación actual da batería se escribiu sen unha discusión sobre a redución de temperatura para o rango real da súa instalación, empúxao antes de que se asine nada.

Teito de carga: a configuración que ninguén verifica despois da instalación

Pregunta rápida para quen teña unha flota de litio herdada: para que teito de tensión está configurado o teu BMS?

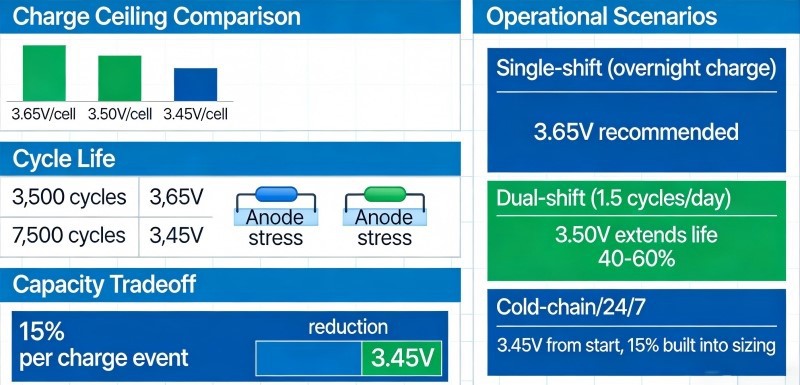

A maioría da xente non pode responder iso. O enxeñeiro de comisionado púxoo, pasou e o sistema estivo funcionando con calquera que fose ese defecto. Importa porque o teito de carga determina se un paquete executa 3.500 ciclos ou máis preto de 7.500 en idénticas condicións operativas - e non custa nada cambiar unha vez que sabes cal debe ser.

A degradación do electrodo LFP concéntrase na parte superior da curva de carga. Cada ciclo ata o teito completo de 3,65 V/célula executa a máxima tensión de litiación a través do ánodo. Tire ese teito a 3,45 V/célula e ese estrés máximo desaparecerá de cada ciclo durante toda a vida do paquete. A compensación é de aproximadamente o 15 % da capacidade nominal por evento de carga -, pero para as operacións que realizan a carga de oportunidade durante períodos de pausa, ese 15 % é absorbido maioritariamente por unha frecuencia de carga máis alta. Os condutores non se dan conta. O calendario fai.

As operacións de-quenda única que se cargan durante a noite deberían funcionar a 3,65 V. O tempo de recuperación existe, a frecuencia do ciclo é baixa e a diferenza de degradación non se pecha dentro dos prazos normais de substitución do equipo. As operacións de dobre-quenda a 1,5 ciclos por día están no limiar de decisión: 3,50 V amplía a vida útil do calendario nun 40-60 % durante o ciclo de carga-completo, e nas flotas implantadas configuramos deste xeito a redución da capacidade por-ciclo non produciu queixas dos operadores. A cadea de frío-e as operacións críticas 24/7 especifícanse a 3,45 V desde o principio, coa redución do 15 % integrada no tamaño do paquete en lugar de descubrirse operativamente seis meses despois.

Cada instalación de Polinovel envíase cun rexistro de configuración de BMS documentado vinculado ao teito de carga do número de serie do activo -, disparador de equilibrio, corte de baixa-tensión, bloqueo de temperatura e configuración da CAN. Cando un xestor de flota herda o sistema dous anos despois, a configuración queda rexistrada e auditable. É un detalle que importa máis do que parece cando cambian os patróns de quendas e alguén precisa saber se a configuración orixinal aínda se adapta á operación.

Especificación da capacidade: a diferenza entre a folla de datos e a entregada

A capacidade nominal dunha folla de datos LFP mídese a unha temperatura ambiente de 25 graos, unha descarga de 0,5 C, ata un corte de 2,5 V por -célula. As túas instalacións funcionan a unha temperatura diferente, os teus camións tiran máis de 0,5 ºC con carga de elevación completa e o teu BMS apaga os 2,5 V para protexer as celas. Ningunha desas condicións coincide coa clasificación.

A redución de temperatura é onde aparecen as diferenzas máis grandes na adquisición da-cadea de frío. Cifras aproximadas da caracterización da batería de produción en todo o intervalo de funcionamento: 1-2 % de perda de capacidade por grao por encima dos 25 graos , 2-4 % por grao por debaixo dos 25 graos , co extremo inferior dese intervalo acelerando bruscamente por debaixo de -10 graos . Un paquete nominal de 600 Ah que se entrega nun corredor de conxelación de -15 graos coa carga máxima de elevación está a entregar máis preto de 420–460 Ah. Especificar a capacidade da placa de identificación sen executar ese cálculo é a fonte máis consistente de queixas de rendemento do primeiro ano que vemos nas transicións da flota da cadea de frío.

Na arquitectura de paquete - é aquí onde diverxen significativamente as operacións de-quenda única fronte a dobre-quenda fronte á de tres-quendas. Un -paquete-por-camión funciona ben para operacións de quenda única e estándar dobre-. A sala de batería desaparece, a carga de oportunidade mantén o paquete recargado durante as pausas, os requisitos de mantemento caen substancialmente. Para operacións de tres-quendas con períodos de interrupción de menos de 45 minutos, as configuracións de-paquete único adoitan afectar ás limitacións de rendemento ao redor do mes 18. O paquete simplemente non pode recuperar a capacidade suficiente en breves pausas para manter o rendemento do terceiro-quenda segundo as especificacións, e o rendemento comeza a erosionarse antes de que alguén ille a causa. Ese escenario require paquetes dobres de-capacidade media con infraestrutura de intercambio-quente, e o modelo de TCO debe ter en conta os equipos de intercambio e a pegada fronte á alternativa dun paquete único de gran tamaño con requisitos de carga máis longos.

O equipo de aplicacións de Polinovel traballa mediante a programación de quendas, o tempo de descanso, a xanela de carga e o intervalo de temperatura das instalacións antes de finalizar calquera recomendación de configuración. A resposta é case sempre clara unha vez que esas entradas están sobre a mesa. Calquera persoa que cita números de capacidade sen preguntar primeiro sobre os patróns operativos está a traballar a partir dunha imaxe incompleta do problema.

Custo total de propiedade: execución dos números

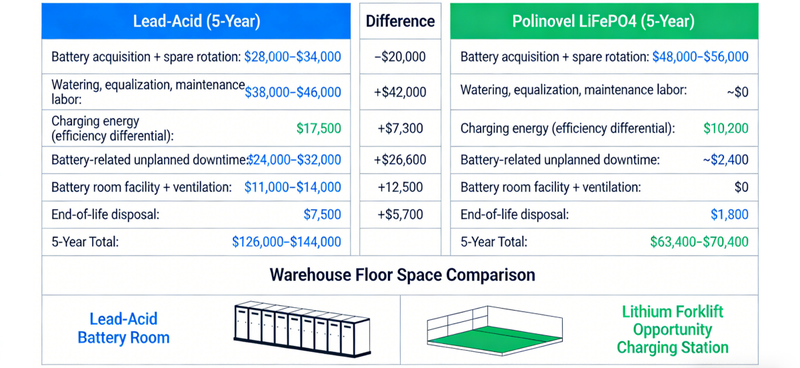

Escenario de referencia: 10 camiónscontrapesoflota, operación en dobre-quenda, 250 días operativos ao ano. Enerxía a 0,12 $/kWh, man de obra de mantemento a 28 $/hora, o tempo de inactividade custaba 75 $/hora por camión na recollida-e-impacto no rendemento do paquete. Estas son as hipóteses de referencia - que se mantén a conclusión direccional na maioría das estruturas de custos industriais dos EE.

Diferencial de eficiencia: 87                                            -                                                                                                                           )ácido-de chumbo inundado. O custo do tempo de inactividade do LFP reflicte os eventos de avaría do BMS e os axustes relacionados coa posta en servizo-no primeiro ano; A cifra de chumbo-ácido cobre o tempo de intercambio programado e non programado durante cinco anos.

O elemento de liña do cuarto da batería sorprende constantemente ás persoas que non a modelaron de forma explícita. Unha operación de 10-camión de chumbo-ácido conecta entre 400 e 600 pés cadrados en bastidores de carga, estacións de irrigación, lavado ocular e contención-ácido-de mantemento- ventilados. A carga de oportunidade de litio coloca unha estación de carga compacta ao final de cada corredor ou posición do muelle e recupera toda esa imaxe. Cun custo anual de ocupación de entre 18 e 25 dólares por pé cadrado para unha instalación de distribución de nivel medio, isto supón entre 7.200 e 15.000 dólares ao ano no espazo que volve ao uso produtivo. Para as operacións de cumprimento urbano onde os metros cadrados son unha limitación dura para a expansión do rendemento, este cálculo adoita moverse máis rápido que a comparación de enerxía.

Reembolso da prima de adquisición baixo os supostos de dobre-quenda: de 12 a 16 meses. Despois dese punto, o aforro operativo acumúlase sen máis eventos de capital ata que se alcanza a vida útil do ciclo. Na configuración de teito de 3,50 V de Polinovel para operacións de dobre-quenda, o obxectivo de vida útil do ciclo é de 5,500+ ciclos ao 80 % DoD - aproximadamente de 7 a 9 anos a 1,5 ciclos por día.

Que publicamos e por que é diferente do estándar de mercadotecnia

As afirmacións de ciclo de vida nesta industria son case totalmente inverificables como se indica porque se omiten as condicións de proba. Unha proba de descarga de 0,2 °C a 25 graos produce os números máis altos e non reflicte nada sobre o funcionamento dun camión contrapesado baixo unha elevación de 3-ton. Polinovel publica a vida cíclica nun 80% DoD con rangos de taxas C calibrados para compensar e alcanzar os perfís de servizo do camión. Cando un cliente nos pide que especifiquemos as condicións de proba detrás da nosa figura principal, podemos facelo coa documentación de apoio. Ese é o punto de referencia que vale a pena aplicar a calquera lista de provedores.

A retención de capacidade na serie industrial de 48 V de Polinovel leva un compromiso de garantía de retención do 80 % ao final do ciclo de vida establecido baixo condicións de operación documentadas. Neste sector, a maioría das cifras de retención de capacidade son estimacións de rendemento sen apoio contractual. O documento de garantía é unha lectura de 10 minutos que che indica que parte absorbe o risco de rendemento cando o paquete alcanza o ciclo 2.000

A comunicación CAN Bus cos controladores de vehículos Curtis, Zapi e Toyota SAS é nativa da nosa arquitectura BMS. SOC preciso na consola do operador, informes de fallos integrados, limitación de carga configurable a medida que o paquete se aproxima ao esgotamento. A compatibilidade do protocolo para unha plataforma específica de camións é verificada polo noso equipo de aplicacións antes de realizar a orde de compra. As certificacións cobren UL, CE e UN38.3 para o transporte; O paquete de documentación formateado para a revisión do cumprimento do seguro e das instalacións é estándar.

A folla de especificacións completa de BMS executa 17 parámetros. Catro deles non aparecen nas follas de datos estándar do sector. Eses catro son os lugares onde o rendemento do sistema implantado diverxe máis visiblemente das promesas-de especificacións no prazo de 18-meses. Están dispoñibles durante a fase de avaliación; se estás en contratación activa, ese é o punto adecuado para solicitalos.

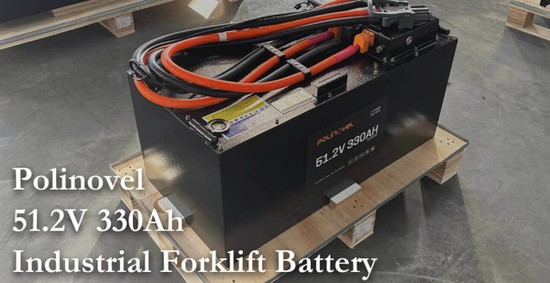

Polinovel fabrica sistemas de baterías industriais LiFePO4 de 24V a 80V para carretillas elevadoras, AGV e plataformas de automatización de almacén. Envíanos a estrutura de quendas, o rango de temperatura da instalación e a plataforma de camións - o noso equipo de aplicacións devolve unha recomendación de configuración específica do sitio-e un modelo de TCO nun prazo de cinco días laborables.
