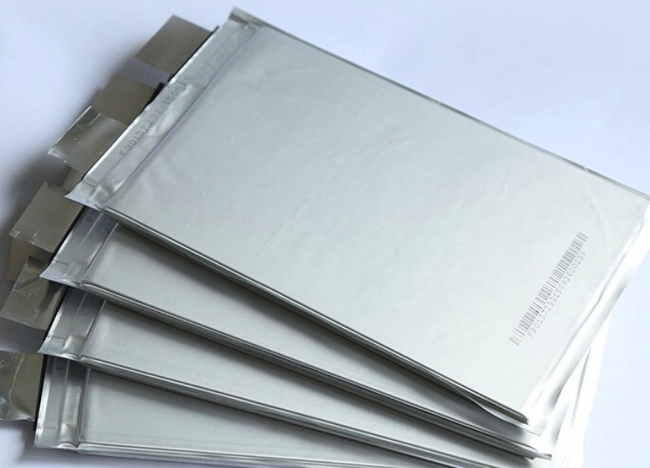

Que é Pouch Cells?

As pilas de bolsa son baterías de-ións de litio embaladas nunha película laminada-de aluminio flexible en lugar de carcasas metálicas ríxidas. Este deseño de paquete suave-fainas entre un 20 e un 40 % máis lixeiras que as células cilíndricas ou prismáticas ao tempo que conseguen unha eficiencia de envasado do 90 - 95 %, a máis alta entre os formatos de batería.

Deseño e construción do núcleo

A estrutura da célula de bolsa consta de electrodos en capas selados dentro dunha película protectora multi-. A carcasa normalmente inclúe tres capas distintas: unha capa exterior de nailon que proporciona resistencia mecánica, unha capa media de folla de aluminio que bloquea a humidade e o osíxeno e unha capa interior de polipropileno que permite o selado térmico. Este deseño laminado pesa moito menos que as carcasas tradicionais de aceiro ou aluminio, mantendo unha protección adecuada para os compoñentes internos.

Os compoñentes internos seguen a arquitectura estándar de batería de iones de litio{0}}. O cátodo usa habitualmente óxidos de litio metálico como LiCoO2, NMC ou LiFePO4, mentres que o ánodo emprega compostos de grafito ou silicio-carbono. Un separador poroso feito de polietileno ou polipropileno mantén os eléctrodos separados mentres permite que os ións de litio flúen polo líquido ou o electrólito de xel durante os ciclos de carga e descarga.

O proceso de fabricación consiste en apilar ou enrolar follas de electrodos con separadores e, a continuación, encerralas na bolsa de laminado-de aluminio. As pestanas soldadas aos colectores de corrente esténdense desde os bordos selados, proporcionando conexións eléctricas. A diferenza das células cilíndricas con ventilacións de seguridade, as celas de bolsa dependen dos selos de costura para xestionar a acumulación de presión interna.

Rendemento do almacenamento de enerxía

As células de bolsa ofrecen unha densidade de enerxía entre 150-250 Wh/kg a nivel de cela, comparable ás células cilíndricas e superando a maioría dos deseños prismáticos. Os avances recentes levaron os prototipos de laboratorio máis aló dos 600 Wh/kg en configuracións especializadas de litio-metal, aínda que os produtos comerciais normalmente permanecen no rango de 200-300 Wh/kg.

A carcasa flexible contribúe directamente á eficiencia enerxética. Ao eliminar os recintos de metais pesados, a maior parte do peso total consiste en materiais activos que almacenan enerxía. Os estudos indican que as células de bolsa alcanzan un 90-95% de eficiencia de envasado en comparación co 70-85% das células cilíndricas, o que significa que unha maior parte do espazo contén materiais de electrodos en lugar de compoñentes estruturais.

O rendemento do ciclo de vida varía segundo a química e as condicións de funcionamento. As células de bolsa estándar que usan cátodos NMC adoitan ofrecer 800-1.200 ciclos ao 80% de profundidade de descarga. As variantes de bolsa de LiFePO4 estenden isto a máis de 2.000 ciclos. Non obstante, as células de bolsa xeralmente presentan un ciclo de vida lixeiramente máis curto que as células cilíndricas equivalentes debido á maior sensibilidade ao estrés mecánico e ao inchazo.

Características térmicas e seguridade

A xestión térmica presenta vantaxes e retos para as células de bolsa. A gran proporción de superficie-área-a-volume permite unha disipación eficiente da calor cando as células se arrefrían desde superficies planas. As probas demostraron que os sistemas de refrixeración de borde xestionan eficazmente a temperatura durante o funcionamento normal e os escenarios de carga rápida.

O comportamento de fuga térmica difire dos formatos de células ríxidas. A investigación mediante a calorimetría de aceleración descubriu que as células de bolsa entran en fuga térmica a temperaturas entre 135 e 170 graos, dependendo dos puntos de fusión do separador e do estado de carga. Cando se produce un fallo, a carcasa flexible normalmente incha e rompe ao longo das costuras en lugar de explotar violentamente como células cilíndricas restrinxidas.

As capas reforzadas de seguridade melloraron substancialmente a estabilidade térmica. Nas probas de impacto que compararon 19 celas, 17 unidades con capas reforzadas de seguridade-permaneceron intactas, mentres que fallaron 12 celas de bolsa sen. A taxa de aumento da temperatura durante as condicións de abuso foi un 25-40 % máis lenta con funcións de seguridade melloradas, que proporcionan un tempo de reacción adicional para os sistemas de xestión térmica.

O inchazo segue sendo un desafío persistente. A xeración de gas durante os ciclos de carga-descarga provoca unha expansión gradual, cun crecemento do 8-10 % durante 500 ciclos considerado normal. Os deseños das baterías deben acomodar esta expansión mediante sistemas de compresión ou axustes de espazo. O inchazo excesivo pode rachar as carcasas ou danar os compoñentes adxacentes se non se xestiona correctamente.

Comparación con outros formatos de cela

En comparación coas células cilíndricas, as células de bolsa ofrecen distintas compensacións. Os formatos cilíndricos proporcionan unha estabilidade mecánica superior a través de carcasas metálicas ríxidas e benefician dunha fabricación madura e altamente automatizada. O uso continuado de células cilíndricas por parte de Tesla nos vehículos demostra a súa escalabilidade e fiabilidade. Non obstante, as células cilíndricas deixan ocos cando se empaquetan xuntas debido á súa forma redonda, o que reduce a densidade enerxética do nivel global de paquete-.

As células prismáticas ocupan un punto medio entre os formatos cilíndricos e de bolsa. As súas carcasas rectangulares de aluminio ou aceiro proporcionan máis protección que as películas de bolsa ao tempo que logran unha mellor utilización do espazo que as células cilíndricas. Os custos de fabricación das células prismáticas normalmente caen entre os outros dous formatos, aínda que a estandarización segue sendo limitada entre os fabricantes.

A industria do automóbil mostra preferencias divididas. General Motors comprometeuse coas pilas de bolsa para a súa plataforma Ultium, citando vantaxes de velocidade de produción e reciclabilidade. Pola contra, Tesla evita explícitamente as células de bolsa debido a problemas de fuga térmica despois de retiradas de alto-perfil. Hyundai, Ford e Nissan Leaf implantaron con éxito paquetes de baterías tipo bolsa-, mentres que BMW e outros están cambiando cara a formatos cilíndricos.

As consideracións de custo favorecen as células de bolsa en certos escenarios. A estrutura da carcasa máis sinxela require menos material e pode adaptarse a tamaños personalizados sen reequipar. Non obstante, a necesidade de apoio estrutural externo e sistemas de xestión de batería máis sofisticados poden compensar os aforros iniciais. Apaquete de batería de iones de litioo uso de celas de bolsa require un deseño coidadoso do módulo para restrinxir e arrefriar correctamente as celas.

Aplicacións en todas as industrias

Os vehículos eléctricos representan unha importante área de aplicación, especialmente nos modelos que priorizan a autonomía e o espazo interior. As pilas de bolsa permiten aos fabricantes maximizar a capacidade da batería nos armarios de paquetes montados no chan-. O factor de forma flexible permite aos deseñadores encher espazos irregulares e crear configuracións de batería ultra-delgadas. Varios fabricantes lograron máis de 300 millas de autonomía utilizando paquetes baseados en bolsa-.

A electrónica de consumo impulsou a adopción temprana das células de bolsa. Os teléfonos intelixentes, as tabletas e os portátiles benefícianse da posibilidade de crear baterías con -forma personalizadas que se axusten aos contornos do dispositivo. O perfil fino permite aos fabricantes dedicar máis volume interno á batería que aos elementos estruturais. Non obstante, os problemas de inchazo provocaron reclamacións de garantía cando as células se expanden máis aló das tolerancias deseñadas en espazos reducidos.

Os sistemas de almacenamento de enerxía implantan cada vez máis células de bolsa para aplicacións residenciais e de rede. A alta eficiencia do envasado tradúcese nun maior almacenamento de enerxía por unidade de rack nas instalacións comerciais. Os sistemas de batería domésticos poden alcanzar unha capacidade de 10-15 kWh en unidades compactas-montadas na parede. As implantacións a gran-escala enfróntanse a retos coa coherencia de-a-célula e a xestión do inchazo a longo prazo.

Os dispositivos médicos e as aplicacións aeroespaciais aproveitan as células de bolsa onde a redución de peso proporciona vantaxes críticas. Os equipos médicos portátiles, os monitores de pacientes e os dispositivos de diagnóstico utilizan células de bolsa con forma-personalizada para minimizar o tamaño e o peso. As aplicacións espaciais valoran a alta densidade de enerxía, aínda que os requisitos de endurecemento pola radiación poden limitar as opcións químicas.

O sector de avións eléctricos de despegue e aterraxe vertical (eVTOL) adoptou as células de bolsa pola súa relación potencia-a-peso. Estes avións requiren alta potencia durante as fases de voo verticais mantendo un peso mínimo para a eficiencia. As células de bolsa ofrecen tanto a capacidade de potencia de ráfaga como o peso lixeiro necesarios para estas aplicacións esixentes.

Fabricación e Control de Calidade

A produción de células de bolsa implica varios pasos críticos nos que a precisión afecta directamente o rendemento. O revestimento dos electrodos debe acadar un grosor uniforme en follas grandes, xa que as variacións crean puntos quentes localizados durante o funcionamento. O grosor do revestimento normalmente varía de 50 a 150 micrómetros con tolerancias inferiores a 5 micrómetros para células premium.

O proceso de apilado ou enrolamento require un aliñamento preciso entre as capas de ánodo, cátodo e separador. Un desalineamento incluso de 1-2 milímetros pode reducir a capacidade e aumentar a resistencia interna. As máquinas de empilhado automatizadas conseguen unha precisión de posicionamento dentro de 0,5 milímetros mentres manteñen taxas de produción superiores a 60 celas por hora.

O recheo de electrólitos presenta desafíos únicos para as células de bolsa. A estrutura do electrodo apilado require un tempo de humectación suficiente para que o electrólito penetre por completo en todas as capas. A humectación incompleta provoca alta impedancia e falla prematura. Os protocolos de fabricación normalmente permiten 12-48 horas para a humectación dependendo do grosor e porosidade do electrodo.

A calidade do selado térmico determina a fiabilidade a longo prazo{0}}. A película laminada de aluminio-debe selar a 170-200 graos cun control de presión preciso para evitar fugas e evitar danos aos compoñentes internos. O equipo de selado avanzado controla a uniformidade da temperatura dentro de ± 2 graos no ancho do selado.

Os procesos de formación e envellecemento activan as células e estabilizan o rendemento. Durante a carga inicial, fórmase unha capa sólida de interface de electrólitos na superficie do ánodo. Este proceso xera gas que debe ser ventilado antes do selado final. Os fabricantes adoitan realizar ciclos de formación mentres as celas permanecen parcialmente abertas, e despois sellan despois da desgasificación.

Evolución e tendencias actuais

A tecnoloxía de-batería de estado sólido pode favorecer os formatos de pilas de bolsa. A carcasa flexible acomoda os cambios de volume mellor que os recipientes ríxidos xa que os electrólitos sólidos se densifican ou se expanden durante o ciclo. Os prototipos de investigación alcanzaron máis de 500 Wh/kg con electrólitos de polímeros sólidos en configuracións de bolsa, aínda que a produción comercial queda a anos de distancia.

Os ánodos metálicos de litio-representan outra dirección de avance. Estes ánodos ofrecen unha densidade de enerxía significativamente maior que o grafito, pero afrontan desafíos coa formación e inchazo de dendritas. As pilas de bolsa poden acomodar a expansión mellor que os formatos ríxidos, polo que son os candidatos preferidos para baterías de litio-metal. As celas de laboratorio demostraron 600+ Wh/kg utilizando deseños de electrólitos deslocalizados con ánodos metálicos de litio-.

Os ánodos compostos de silicio-carbono están entrando na produción comercial en células de bolsa. O silicio proporciona o triple da capacidade do grafito puro pero se expande significativamente durante a carga. A carcasa flexible da bolsa tolera esta expansión mentres que os sistemas de compresión mecánica xestionan os cambios de grosor das células. Varios fabricantes ofrecen agora células cun contido de 10-20% de silicio en compostos de ánodos.

A automatización da fabricación segue mellorando o custo e a calidade. As liñas de produción de próxima-xeración alcanzan máis de 100 células de bolsa por minuto con inspección de calidade integrada en cada paso. Os sistemas de visión artificial detectan defectos de revestimento, erros de aliñamento e problemas de integridade do selado en-tempo real. Estes avances están a reducir os custos de produción cara á paridade coas células cilíndricas.

Os deseños de celas de bolsa sen metal-eliminan por completo as estruturas de pestanas tradicionais. Ao usar películas de polímero condutor, estes deseños reducen o peso nun 5-10% adicional ao mesmo tempo que reducen a resistencia eléctrica. O enfoque simplifica a montaxe e mellora potencialmente a xestión térmica, aínda que as cuestións de durabilidade seguen sendo investigadas.

Consideracións clave para a implantación

A integración exitosa das células de bolsa require un deseño mecánico coidadoso. As células necesitan apoio estrutural externo para evitar danos por vibracións ou impactos. Os paquetes de baterías normalmente empregan marcos de aluminio ou compostos para limitar as pilas de células ao tempo que permiten unha expansión controlada. Os sistemas de compresión aplican unha presión de 50-200 kPa para manter o contacto dos electrodos e minimizar os efectos do inchazo.

Os sistemas de xestión térmica deben contactar con grandes superficies planas de forma eficiente. A maioría dos deseños usan placas de refrixeración entre celas con materiais de interface térmica que garanten unha boa transferencia de calor. Conseguir unha resistencia de contacto térmica inferior a 50 K·cm²/W require atención á planitude da superficie e aos materiais de interface axeitados. O arrefriamento dos bordos a través das pestanas proporciona camiños de eliminación de calor suplementarios.

Os sistemas de xestión de baterías para pilas de bolsa requiren capacidades de vixilancia melloradas. A detección de voltaxe e temperatura das células individuais detecta os primeiros signos de degradación ou falla. A detección de inchazo mediante sensores de presión ou medicións de espesores permite o mantemento preditivo. Os sistemas modernos mostran voltaxes a intervalos de milisegundos durante o funcionamento de alta-potencia.

Os protocolos de transporte e manipulación difiren dos de células ríxidas. As células de bolsa poden perforar facilmente, creando perigos de seguridade. Os fabricantes normalmente envían celas en bandexas ríxidas con acolchado protector. Os procesos de montaxe deben evitar bordos ou puntas cortantes que poidan perforar a carcasa flexible durante a instalación ou o funcionamento.

As consideracións ao final--de vida útil están gañando importancia a medida que aumenta o volume despregado. As películas-laminadas de aluminio complican a reciclaxe en comparación con todas as-envolturas metálicas. A separación das películas multi-capas dos materiais dos electrodos require pasos de procesamento adicionais. Non obstante, a ausencia de caixas de aceiro pesados ​​reduce a entrada global de material para as operacións de reciclaxe.

Preguntas frecuentes

Que fai que as células de bolsa se inchen?

O inchazo resulta da xeración de gas durante as reaccións electroquímicas normais e as reaccións secundarias entre os materiais dos electrodos e o electrólito. A medida que os ións de litio circulan entre os electrodos, algunhas reaccións irreversibles producen gases como o dióxido de carbono e os hidrocarburos. A carcasa flexible expándese para acomodar este gas, sendo normal un crecemento típico do 8-10% durante 500 ciclos.

Como funcionan as células de bolsa no tempo frío?

O rendemento diminúe a baixas temperaturas debido ao aumento da resistencia interna e á cinética de reacción máis lenta. Por debaixo de 0 graos, a capacidade cae un 20-40 % dependendo da química e da taxa de descarga. As células de bolsa LiFePO4 normalmente manexan mellor o frío que as variantes NMC. Os sistemas de pre-quecemento dos paquetes de baterías poden restablecer o rendemento normal quentando as celas a 15-25 graos antes de funcionar con alta potencia.

As células de bolsa son seguras para os dispositivos de consumo?

Cando se deseñan e fabrican correctamente, as células de bolsa proporcionan un funcionamento seguro para as aplicacións do consumidor. Múltiples funcións de seguranza, incluíndo separadores con capas de apagado, vías de ventilación-sensibles á presión e sistemas de xestión da batería evitan condicións perigosas. Centos de millóns de dispositivos usan células de bolsa diariamente sen incidentes cando se deseñan dentro dos parámetros de funcionamento axeitados.

Pódense reparar as células da bolsa danadas?

A diferenza das células cilíndricas con carcasas ríxidas, as células danadas normalmente non se poden reparar con seguridade. Mesmo pequenas perforacións comprometen o selado e permiten a entrada de humidade, degradando rapidamente a célula. As células inchadas indican problemas internos e deben substituírse en lugar de intentar a reparación. A carcasa flexible fai que as reparacións estruturais sexan pouco prácticas mantendo os estándares de seguridade.

Fontes:

Nature Communications (2024) - Parametrización avanzada para células de bolsa de litio de estado sólido-

Frontiers in Batteries and Electrochemistry (2024) - Parámetros de deseño que afectan a falla mecánica das células de bolsa ultrafinas

Baterías MDPI (2024) - Investigación sobre riscos de fuga térmica en condicións de baixa presión

Journal of Power Sources (2024) - Espumas de batería comprimibles que impiden a propagación térmica desbocada

Fabricación de baterías grandes (2025) - Funcións e aplicacións de deseño de pilas de bolsa

Laserax Industrial Solutions (2025) - Métodos de fabricación de ensamblaxe de células de bolsa

Battery Design Research (2024) - Sistemas de xestión térmica para formatos de pilas de bolsa
